第26回　可変長サブネットマスク（VLSM）と経路集約

齋藤理恵（グローバル ナレッジ ネットワーク）
2010/1/28

第25回｜1　2｜次のページ

本連載では、シスコシステムズ（以下シスコ）が提供するシスコ技術者認定（Cisco Career Certification）から、ネットワーク技術者を認定する資格、CCNA（Cisco Certified Network Associate）を解説します。2007年12月に改訂された新試験（640-802J）に対応しています。

　今回は、可変長サブネットマスク（VLSM）と経路集約について解説します。

エンジニアライフ コラムニスト募集中！

あなたも＠ITでコラムを書いてみないか 自分のスキル・キャリアの棚卸し、勉強会のレポート、 プロとしてのアドバイス……書くことは無限にある！ コードもコラムも書けるエンジニアになりたい挑戦者からの応募、絶賛受付中

　VLSMは単一ネットワーク内のIPアドレスを複数のレベルでサブネットワーク化するために開発されました。VLSMを利用できるルーティングプロトコルはRIPv2、OSPF、EIGRPなどのクラスレスルーティングプロトコルです。

　VLSMは大規模ルーテッドネットワークにおいて重要な技術です。また、経路集約によって、複数のネットワークアドレスを1つにまとめることができるので、各ルータが管理しなければならないルート数を減らすことが可能です。

ネットワークの基礎を学習する　CCNA対策講座　各回のインデックス

ネットワークの基礎を学習する CCNA対策講座 バックナンバー 第1回 新CCNA試験について知ろう 第2回 ネットワークのABC、OSI参照モデルとプロトコル 第3回 データはどうやって伝わるの？ 第4回 LANの基礎を丸かじり 第5回 データ同士の通せんぼ――コリジョンてなぁに？ 第6回 TCP/IPを制するものはネットワークを制す 第7回 TCPで、確実＆効率よくデータを送受信しよう 第8回 サブネットマスクの計算をマスターする 第9回 どこまでがネットワーク部？ クラスフルとクラスレス 第10回 シスコ ソフトウェアの基礎を学習する 第11回 Cisco IOSモードの設定 第12回 Cisco IOSのモードの設定情報と識別情報 第13回 インターフェイスの設定とルータの初期化 第14回 ネイバーの検出とCDPによるデバイス管理 第15回 Telnetを使用したリモートデバイスの情報収集 第16回 SDMによるルータの設定と管理 第17回 MACアドレスとフレームで、スイッチの基本動作を学ぶ 第18回 スパニングツリープロトコル、動作の仕組み 第19回 スイッチにVLANを設定する 第20回 VLAN操作を容易にするVTPの機能 第21回 ポートセキュリティの設定コマンドと確認 第22回 ルータの経路学習とスタティックルートの設定 第23回 RIPによるルーティングテーブルの作成 第24回 リンクステートルーティング（OSPF）の設定と確認 第25回 高速なコンバージェンスを実現するEIGRPを学習する 第26回 可変長サブネットマスク（VLSM）と経路集約 第27回 標準アクセスリストについて学習する 第28回 拡張アクセスリストについて学習する 第29回 無線LANの基礎について学習する 第30回 無線LANセキュリティの必要性と対策 第31回 NATとPATの設定方法を学ぶ 第32回 IPv4の枯渇に備えよ――IPv6の特徴と必要性 第33回 VPNの基礎を学習する 第34回 WANカプセル化プロトコルについて学習する 第35回 フレームリレーの基本を学習する

■ FLSMとVLSMの概要

　あるクラスフルネットワークを複数のサブネットに分割するとき、2つのサブネッティング手法があります。

● FLSM（Fixed Length Subnet Mask）

　サブネットマスクは、最も多くのIPアドレスを必要とするサブネットに合わせ、すべてのサブネットで同じサブネットマスクを利用します。

● VLSM（Variable Length Subnet Mask）

　各サブネットに必要なIPアドレスに基づいて、サブネットごとに異なるサブネットマスクを利用します。

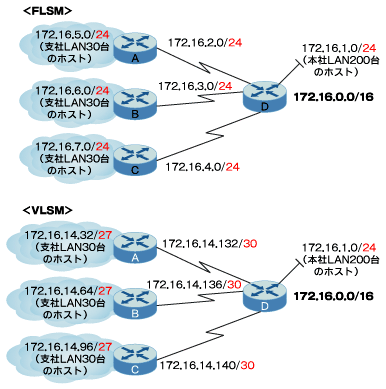

図1　FLSMとVLSMのイメージ

　VLSMを使用しない場合、必要なホストの台数に関係なく、すべてのサブネットで同じサブネットマスクを使用しています。しかし、ルータ間を接続するサブネットでは2つのIPアドレスがあれば十分です。/24のサブネットマスクで割り当てた場合、252台分のIPアドレスが無駄になります。こうしたアドレス浪費を解決するのが、サブネット化したアドレスをさらにサブネット化するVLSMです。

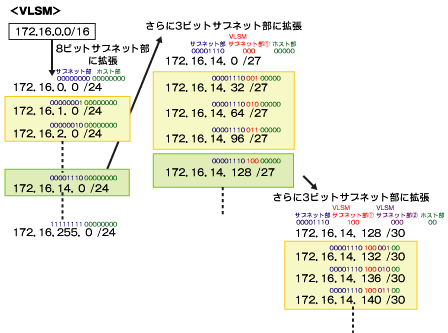

　例えば、172.16.0.0/16ネットワークを8ビット拡張して/24のサブネットワークに分割するとします。256個のサブネットワークのうち、172.16.1.0/24を本社側のLANに割り当てています。さらにこの範囲のサブネットワークの1つ、172.16.14.0/24を/27マスクを使用してさらに小さいサブネットワークに分割します。これらのサブネットワークの範囲は172.16.14.0/27〜172.16.14.224/27になります。この中から172.16.14.32/27〜172.16.14.96/27を支社側のLANに割り当てています。さらにこの範囲のサブネットワークの1つ、172.16.14.128を/30マスクを使用して、さらに小さなサブネットワークに分割します。これらのサブネットワークの範囲は172.16.14.128/30〜172.16.14.156/30になります。この中から172.16.14.132/30〜172.16.14.140/30をルータ間のリンクに使用しています。このようにVLSMでは、一度サブネット化されているアドレスをさらにサブネット化することで、アドレスの使用効率を向上させます。

図2　VLSMの考え方

　VLSMを利用できるルーティングプロトコルはRIPv2、OSPF、EIGRPなどのクラスレスルーティングプロトコルです。これらのルーティングプロトコルは、ルーティングアップデートにサブネットマスクを含めて送信できるため、異なるサブネットマスクを混在させることができます。これに対して、RIPv1、IGRPなどのクラスフルルーティングプロトコルは、ルーティングアップデートにサブネットマスクが含まれないため、サブネットマスクの整合性、つまりネットワーク全体で同じサブネットマスクを使用することが前提となります。

確認問題1

問題

　VLSMの利点について正しいものを1つ選択しなさい。

1. アドレスの効率的な割り当てが可能になる
2. ルーティングテーブルのエントリ数が減少する
3. ルーティングアップデートが頻繁になる
4. クラスフルルーティングプロトコルと使用される
5. ホールドダウンタイマが解除される

経路集約
