第26回　可変長サブネットマスク（VLSM）と経路集約

齋藤理恵（グローバル ナレッジ ネットワーク）
2010/1/28

前のページ｜1　2｜

　a

　VLSMはサブネット化されているネットワークアドレスをさらにサブネット化することができます。必要なホストの台数に応じて異なるサブネットマスクを適用でき、アドレスの効率的な割り当てが可能になります。従って、選択肢aが正解です。なお、VLSMを利用できるルーティングプロトコルはRIPv2、OSPF、EIGRPなどのクラスレスルーティングプロトコルです。

■ 経路集約

　経路集約とは、複数のネットワークアドレスを1つのネットワークアドレスにまとめることを意味します。

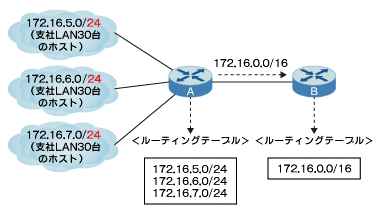

　ネットワークの規模が大きくなって、サブネットワークの数が増えてくると、ルーティングテーブルに登録するネットワーク数も多くなり、多くのメモリを必要とします。経路集約を行うと複数のネットワークアドレスを1つのネットワークアドレスに集約して対向側のルータへ通知することができます。図3では、ルータAは3つのネットワーク（172.16.5.0/24、172.16.6.0/24、172.16.7.0/24）を送信することもできますが、今回は1つのネットワーク（172.16.0.0/16）に集約してルータBにアップデートを送信しています。これによってルータBのルーティングテーブルのエントリ数が縮小されることになり、ルーティングアップデートで伝える情報が減るため、収束時間を短縮することも可能になります。

図3　経路集約

　経路集約を行うためには、IPアドレッシングの割り当てをよく考えておく必要があります。経路集約は複数のネットワークの共通するビットまでを1つにまとめて集約します。ネットワークアドレスが連続した番号であれば、より多くのネットワークを集約することができます。

　例では、172.16.168.0/24〜172.16.175.0/24を集約します。最初の21ビットが共通ビットです。従って集約ルートは172.16.168.0/21となります。

＜172.16.168.0/24〜172.16.175.0/24を集約する例＞

172.16.168.0/24 = 10101100 . 00010000 . 10101 000 . 00000000
172.16.169.0/24 = 10101100 . 00010000 . 10101 001 . 00000000
172.16.170.0/24 = 10101100 . 00010000 . 10101 010 . 00000000
172.16.171.0/24 = 10101100 . 00010000 . 10101 011 . 00000000
172.16.172.0/24 = 10101100 . 00010000 . 10101 100 . 00000000
172.16.173.0/24 = 10101100 . 00010000 . 10101 101 . 00000000
172.16.174.0/24 = 10101100 . 00010000 . 10101 110 . 00000000
172.16.175.0/24 = 10101100 . 00010000 . 10101 111 . 00000000
                  共通ビット数＝21            非共通ビット数＝11
                  集約：172.16.168.0/21

確認問題2

　経路集約について間違っているものを1つ選択しなさい。

1. ルーティングアップデートのサイズを縮小できる
2. 収束時間を短縮できる
3. ルーティングアップデートが頻繁に行われる
4. ルーティングテーブルのサイズを小さくする

　c

　経路集約を行うことにより、ルーティングテーブルのエントリ数が縮小されることになり、ルーティングアップデートで伝える情報が減るため、収束時間を短縮することも可能になります。従って選択肢cは経路集約の利点ではありません。

前のページ｜1　2｜
