第4回　OSPFのエリアの種類

内藤佳弥子（グローバル ナレッジ ネットワーク）
2012/4/26

｜1　2｜次のページ

本連載では、シスコシステムズ（以下、シスコ）が提供するシスコ技術者認定（Cisco Career Certification）から、ネットワーク技術者を認定する資格、CCNP（Cisco Certified Network Professional）のうち、【642-902 ROUTE】を解説します。

　今回はOSPFにおける、さまざまな「エリア」を紹介します。標準エリア、バックボーンエリア以外のエリアを使用することで、リンクステートデータベースや、ルーティングテーブルのサイズを縮小して、ルータのCPUやメモリの負荷を低くすることができます。

■ OSPFエリアの種類

　OSPFには、「バックボーンエリア」「標準エリア」「スタブエリア」「トータリースタブエリア」「NSSA（Not-So-Stubbyエリア）」「トータリーNSSAエリア」という6種類のエリアがあります。図1では、例えばエリア1を、スタブエリア、トータリースタブエリア、NSSA、トータリーNSSAエリアなどに設定できます。

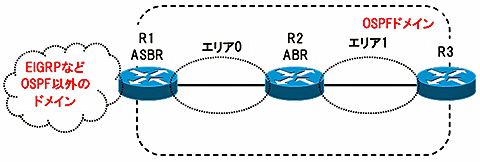

図1　さまざまなエリア構成

●バックボーンエリア

　複数のエリアでOSPFを動かす場合、必ずバックボーンエリアが必要です。ほかのエリアはバックボーンエリアに物理的に接続している必要があります。エリア間のトラフィックは必ずバックボーンエリアを通過します。バックボーンエリアのエリア番号は0と決まっています。LSAタイプ1〜5が転送されます。

●標準エリア

　バックボーンエリアではない通常のエリアです。LSAタイプ1〜5が転送されます。

●スタブエリア
