第35回　フレームリレーの基本を学習する

内藤佳弥子（グローバル ナレッジ ネットワーク）
2010/10/27

第34回｜1　2｜次のページ

本連載では、シスコシステムズ（以下シスコ）が提供するシスコ技術者認定（Cisco Career Certification）から、ネットワーク技術者を認定する資格、CCNA（Cisco Certified Network Associate）を解説します。2007年12月に改訂された新試験（640-802J）に対応しています。

　今回は、フレームリレーについて学習します。フレームリレーは、パケット交換方式のWANサービスの1つです。フレームリレーを使用すると、各拠点間を接続することができます。

　現在では、WANサービスとしてIP-VPNや広域イーサネットが普及していますが、CCNA試験においてはフレームリレーを理解することも重要です。フレームリレーの概要、用語、トポロジ、そしてフレームリレーの設定について学習しましょう。

ネットワークの基礎を学習する　CCNA対策講座　各回のインデックス

ネットワークの基礎を学習する CCNA対策講座 バックナンバー 第1回 新CCNA試験について知ろう 第2回 ネットワークのABC、OSI参照モデルとプロトコル 第3回 データはどうやって伝わるの？ 第4回 LANの基礎を丸かじり 第5回 データ同士の通せんぼ――コリジョンてなぁに？ 第6回 TCP/IPを制するものはネットワークを制す 第7回 TCPで、確実＆効率よくデータを送受信しよう 第8回 サブネットマスクの計算をマスターする 第9回 どこまでがネットワーク部？ クラスフルとクラスレス 第10回 シスコ ソフトウェアの基礎を学習する 第11回 Cisco IOSモードの設定 第12回 Cisco IOSのモードの設定情報と識別情報 第13回 インターフェイスの設定とルータの初期化 第14回 ネイバーの検出とCDPによるデバイス管理 第15回 Telnetを使用したリモートデバイスの情報収集 第16回 SDMによるルータの設定と管理 第17回 MACアドレスとフレームで、スイッチの基本動作を学ぶ 第18回 スパニングツリープロトコル、動作の仕組み 第19回 スイッチにVLANを設定する 第20回 VLAN操作を容易にするVTPの機能 第21回 ポートセキュリティの設定コマンドと確認 第22回 ルータの経路学習とスタティックルートの設定 第23回 RIPによるルーティングテーブルの作成 第24回 リンクステートルーティング（OSPF）の設定と確認 第25回 高速なコンバージェンスを実現するEIGRPを学習する 第26回 可変長サブネットマスク（VLSM）と経路集約 第27回 標準アクセスリストについて学習する 第28回 拡張アクセスリストについて学習する 第29回 無線LANの基礎について学習する 第30回 無線LANセキュリティの必要性と対策 第31回 NATとPATの設定方法を学ぶ 第32回 IPv4の枯渇に備えよ――IPv6の特徴と必要性 第33回 VPNの基礎を学習する 第34回 WANカプセル化プロトコルについて学習する 第35回 フレームリレーの基本を学習する

■ フレームリレーの概要

　フレームリレーは、各拠点のルータと、フレームリレースイッチの間で動作します。フレームリレーでは仮想回線（VC）を確立してフレームを送信します。フレームリレーで使用されるフレームのヘッダには、DLCIという番号が入ります。

　それでは、フレームリレーで使用される用語を説明します。

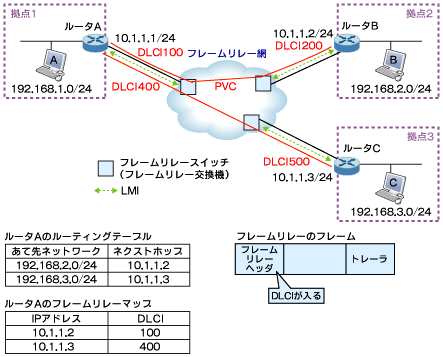

図1　フレームリレーの概要

● ローカルアクセスレート

　拠点のルータからフレームリレースイッチまでのアクセス回線の速度です。

● 仮想回線（VC）

　バーチャルサーキットともいいます。PVC（Permanent Virtual Circuit）とSVC（Switched Virtual Circuit）があります。

　通常、日本のフレームリレー網では、永続的に接続を確立するPVCを使用します。フレームリレーのネットワークを、フレームリレー網といいます。

● DLCI（Data Link Connection Identifier）

　VCを識別する番号で、ローカルで意味を持つ番号です。例えば拠点1のルータAでは、DLCI100とDLCI400という番号でVCを識別します。

　ローカルで意味を持つ番号なので、対向側の拠点とDLCIの番号が同じでも異なっても問題ありません。DLCIは一般的に、フレームリレー網を提供するプロバイダが割り振ります。

● CIR（Committed Information Rate）

　プロバイダと契約する通信保証速度です。フレームリレー網が輻輳（ふくそう）していても、契約した速度は保証されます。

　フレームリレー網を提供するプロバイダと契約する際に決定する値です。認定情報レートとも呼びます。

● Inverse ARP

　リモートルータのIPアドレスに、ローカルのDLCIをダイナミックに対応付けるプロトコルです。

● LMI（Local Management Interface）

　ローカル管理インターフェイスと呼びます。拠点のルータとフレームリレースイッチ間でやりとりする信号です。10秒ごとに送信して、ステータス保持などのキープアライブの役割があります。LMIにはCisco、ANSI、Q.933Aの3種類のタイプがあり、対向側とタイプを合わせる必要があります。

エンジニアライフ コラムニスト募集中！

あなたも＠ITでコラムを書いてみないか 自分のスキル・キャリアの棚卸し、勉強会のレポート、 プロとしてのアドバイス……書くことは無限にある！ コードもコラムも書けるエンジニアになりたい挑戦者からの応募、絶賛受付中

　フレームリレーのヘッダには、ローカルDLCI番号と、リモートのIPアドレスが入ります。よって、フレームを送信するルータは、ローカルDLCIとリモートIPアドレスの対応付けを知っておかなければなりません。Inverse ARP、または手動で対応付けを行います。対応付けたものは、フレームリレーマップとして保持します。

確認問題1

問題

　PVCを識別する番号で、ローカルで意味を持つ番号として正しいものはどれですか。1つ選択してください。

1. DLCI
2. IPアドレス
3. Inverse ARP
4. LMI

正解

　a

解説

　正解は選択肢aのDLCIです。Inverse ARPは、ローカルDLCIとリモートIPアドレスを自動的に対応付けるプロトコルです。LMIは、ルータとフレームリレースイッチ間でやりとりする信号で、キープアライブの役割を果たします。

確認問題2

問題

　LMIのタイプとして正しくないものを1つ選択してください。

1. Q.933A
2. ANSI
3. Cisco
4. DLCI

フレームリレーの基本設定
